ハイライト: | ptfe ダイヤフラム弁,工業用ダイヤフラム バルブ |
---|

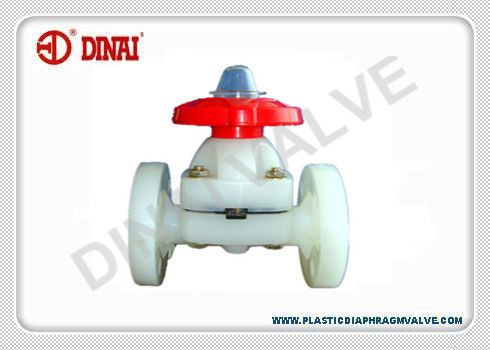

2" 2-1/2」3" UPVC 3の方法ダイヤフラム弁のダムのタイプ、空気のダイヤフラム弁4インチ
ダイヤフラム弁はボディ材料およびエラストマー ダイヤフラム材料のさまざま組合せを提供します。弁の設計は摩耗抵抗力があり、非詰ることです。圧縮機によって弁の茎に接続されるダイヤフラムがバルブ本体またはダムの底から引張られるとき、液体の道に滑らかな、合理化された流れがあります。普通他のほとんどの弁の設計を容易に詰らせる低圧のスラリーはダイヤフラム弁を通ります。弁にトップ記入項目の設計がありま、インライン維持を許可します;それは水処理から化学摩耗プロセスまで及ぶ適用の絞ることおよびオン/オフ サービスのために適しています。ダイヤフラム弁は手動で、電気で、または気学的に作動します。
unplastizisedポリ塩化ビニールは多くの適用のための最もよいコストパフォーマンスを提供します。PVC-Uはまた普遍的な材料です。それは反腐食、機械特性、取付けること容易なライトのよい特性にあります。異なった援助と混合されるポリ塩化ビニールの樹脂は産業配管システムのための重要なプラスチックとして機能します多くの適用のための生じることができます異なった特性ポリ塩化ビニール材料、今日それ。
特徴:
•10"への1/2からのサイズ」。
•UPVCボディ、PP-GF/UPVCのボンネット
•PTFEのダイヤフラム、EPDMのクッション。
•-10℃からの75℃への働く温度。
•働き圧力PN10棒。
•ダムのタイプ。
•ANSI、JISのDINのフランジの関係
ブランド:DINAI弁
アプリケーション領域:
•給水
•電気
•地下水。
•塩水。
•天燃ガス。
•採鉱植物、冶金学の植物、肥料の植物の無駄の液体の配管ライン。
•化学製品工場
•廃水処置の配管ライン
•食糧産業塩水配管ライン
•塩素の植物
いいえ。 | 部分名 | QTY | 材料 | ||||||||||
1 | ナットを置いて下さい | 2 | 鋼鉄 | ||||||||||
2 | 茎 | 1 | 鋼鉄 | ||||||||||
3 | ガスケット | 1 | PP | ||||||||||
4 | Pin | 1 | 鋼鉄 | ||||||||||
5 | 圧縮機 | 1 | 鋳鉄/ナイロン | ||||||||||
6 | ねじ | 1 | 鋼鉄 | ||||||||||
7 | ガスケット | 2 | 鋼鉄 | ||||||||||
8 | ダイヤフラム | 1 | PTFE+EPDM | ||||||||||
9 | ボディ | 1 | UPVC CPVC PVDF PP | ||||||||||
10 | カバー | 1 | PC | ||||||||||
11 | 帽子 | 1 | PP | ||||||||||
12 | 手車輪 | 1 | ABS | ||||||||||
13 | グリース ニップル | 1 | 銅 | ||||||||||
14 | ボンネット | 1 | UPVC CPVC PVDF PP | ||||||||||
15 | ボルトおよびナット | 8 | 鋼鉄 | ||||||||||
Norminalのサイズ | D1 | D | L | H | T | n | ΦD1 | Weight/kg | |||||
DN (インチ) | DIN | ANSI | JIS | UPVC | CPVC | PVDF | PP | ||||||
15 (1/2」) | 65 | 60 | 70 | 95 | 125 | 125 | 15 | 4 | 14 | 1.0 | 1.0 | 1.2 | 0.8 |
20 (3/4") | 75 | 70 | 75 | 105 | 135 | 130 | 16 | 4 | 14 | 1.3 | 1.3 | 1.6 | 0.9 |
25 (1") | 85 | 80 | 90 | 115 | 145 | 145 | 16 | 4 | 14 | 1.5 | 1.6 | 1.8 | 1.0 |
32 (1-1/4」) | 100 | 89 | 100 | 135 | 160 | 170 | 16 | 4 | 18 | 2.0 | 2.1 | 2.4 | 1.3 |
40 (1-1/2」) | 110 | 99 | 105 | 145 | 180 | 190 | 18 | 4 | 18 | 2.5 | 2.7 | 3.0 | 1.8 |
50 (2") | 125 | 120 | 120 | 160 | 210 | 215 | 25 | 4 | 18 | 3.2 | 3.4 | 3.9 | 2.5 |
65 (2-1/2」) | 145 | 140 | 140 | 180 | 250 | 280 | 25 | 4 | 18 | 6.2 | 6.4 | 7.8 | 5.0 |
80 (3") | 160 | 152 | 150 | 195 | 300 | 300 | 30 | 8 | 18 | 7.5 | 7.8 | 8.9 | 6.1 |
100 (4") | 180 | 190 | 175 | 215 | 350 | 340 | 30 | 8 | 18 | 12.6 | 13.0 | 15.0 | 9.7 |
125 (5") | 210 | 216 | 210 | 245 | 400 | 420 | 30 | 8 | 18 | 17.6 | 18.0 | 21.0 | 13.5 |
150 (6") | 240 | 240 | 240 | 280 | 460 | 480 | 30 | 8 | 23 | 31.0 | 32.0 | 37.0 | 25.0 |
200 (8") | 295 | 298 | 290 | 335 | 570 | 625 | 35 | 8 | 23 | 47.0 | 49.0 | 56.0 | 36.5 |
250 (10") | 350 | 362 | 355 | 395 | 680 | 776 | 35 | 12 | 23 | 60.0 | 63.0 | 96.0 | 50.0 |
