ハイライト: | epdm ダイヤフラム弁,工業用ダイヤフラム バルブ |
---|

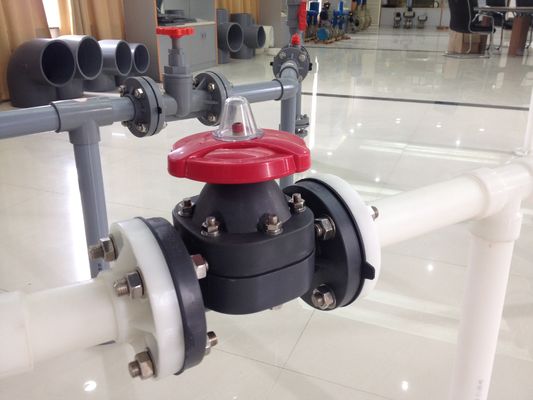

ミニチュア ソレノイド ポリ塩化ビニールの鋳鉄/ナイロン圧縮機が付いている産業ダイヤフラム弁
ダイヤフラム弁はボディ材料およびエラストマー ダイヤフラム材料のさまざま組合せを提供します。 弁の設計は摩耗抵抗力があり、非詰ることです。 圧縮機によって弁の茎に接続されるダイヤフラムがバルブ本体またはダムの底から引張られるとき、液体の道に滑らかな、合理化された流れがあります。 普通他のほとんどの弁の設計を容易に詰らせる低圧のスラリーはダイヤフラム弁を通ります。 弁にトップ記入項目の設計がありま、インライン維持を許可します; それは水処理から化学摩耗プロセスまで及ぶ適用の絞ることおよびオン/オフ サービスのために適しています。 ダイヤフラム弁は手動で、電気で、または気学的に作動します。
PP-H (ベータ PP BE60-7032)は、βの修正によって、低温でそれに優秀な衝撃強度をする HMW およびまた低い溶解の流動度 HOPP それ持っています敏感な結晶構造、それ改善します hydrolic 圧力を行います、腐食は特性、働く温度に抵抗し、拡張係数を下げます
特徴:
• 10"への 1/2 からのサイズ」。
• PP-H ボディ、PP-GF のボンネット
• PTFE のダイヤフラム、EPDM のクッション。
• -10℃からの 95℃への働く温度。
• 働き圧力 PN10 棒。
• ダムのタイプ。
• ANSI、JIS の DIN のフランジの関係
ブランド: DINAI 弁
アプリケーション領域:
• 酸洗いの配管ライン
• 電気めっきの液体運送。
• 薬剤の工場酸および運送。
• 産業石油およびガス。
• 織物工場、革工場酸の配管ライン。
• 採鉱植物、冶金学の植物、肥料の植物の無駄の液体の配管ライン。
• 半導体の水処理の配管ライン。
• 廃水処置の配管ライン
• 食糧産業塩水配管ライン
• 塩素の植物
いいえ。 | 部分名 | QTY | 材料 | ||||||||||
1 | ナットを置いて下さい | 2 | 鋼鉄 | ||||||||||
2 | 茎 | 1 | 鋼鉄 | ||||||||||
3 | ガスケット | 1 | PP | ||||||||||
4 | Pin | 1 | 鋼鉄 | ||||||||||
5 | 圧縮機 | 1 | 鋳鉄/ナイロン | ||||||||||
6 | ねじ | 1 | 鋼鉄 | ||||||||||
7 | ガスケット | 2 | 鋼鉄 | ||||||||||
8 | ダイヤフラム | 1 | PTFE+EPDM | ||||||||||
9 | ボディ | 1 | UPVC CPVC PVDF PP | ||||||||||
10 | カバー | 1 | PC | ||||||||||
11 | 帽子 | 1 | PP | ||||||||||
12 | 手車輪 | 1 | ABS | ||||||||||
13 | グリース ニップル | 1 | 銅 | ||||||||||
14 | ボンネット | 1 | UPVC CPVC PVDF PP | ||||||||||
15 | ボルトおよびナット | 8 | 鋼鉄 | ||||||||||
Norminal のサイズ | D1 | D | L | H | T | n | ΦD1 | Weight/kg | |||||
DN (インチ) | DIN | ANSI | JIS | UPVC | CPVC | PVDF | PP | ||||||
15 (1/2」) | 65 | 60 | 70 | 95 | 125 | 125 | 15 | 4 | 14 | 1.0 | 1.0 | 1.2 | 0.8 |
20 (3/4") | 75 | 70 | 75 | 105 | 135 | 130 | 16 | 4 | 14 | 1.3 | 1.3 | 1.6 | 0.9 |
25 (1") | 85 | 80 | 90 | 115 | 145 | 145 | 16 | 4 | 14 | 1.5 | 1.6 | 1.8 | 1.0 |
32 (1-1/4」) | 100 | 89 | 100 | 135 | 160 | 170 | 16 | 4 | 18 | 2.0 | 2.1 | 2.4 | 1.3 |
40 (1-1/2」) | 110 | 99 | 105 | 145 | 180 | 190 | 18 | 4 | 18 | 2.5 | 2.7 | 3.0 | 1.8 |
50 (2") | 125 | 120 | 120 | 160 | 210 | 215 | 25 | 4 | 18 | 3.2 | 3.4 | 3.9 | 2.5 |
65 (2-1/2」) | 145 | 140 | 140 | 180 | 250 | 280 | 25 | 4 | 18 | 6.2 | 6.4 | 7.8 | 5.0 |
80 (3") | 160 | 152 | 150 | 195 | 300 | 300 | 30 | 8 | 18 | 7.5 | 7.8 | 8.9 | 6.1 |
100 (4") | 180 | 190 | 175 | 215 | 350 | 340 | 30 | 8 | 18 | 12.6 | 13.0 | 15.0 | 9.7 |
125 (5") | 210 | 216 | 210 | 245 | 400 | 420 | 30 | 8 | 18 | 17.6 | 18.0 | 21.0 | 13.5 |
150 (6") | 240 | 240 | 240 | 280 | 460 | 480 | 30 | 8 | 23 | 31.0 | 32.0 | 37.0 | 25.0 |
200 (8") | 295 | 298 | 290 | 335 | 570 | 625 | 35 | 8 | 23 | 47.0 | 49.0 | 56.0 | 36.5 |
250 (10") | 350 | 362 | 355 | 395 | 680 | 776 | 35 | 12 | 23 | 60.0 | 63.0 | 96.0 | 50.0 |
