| ハイライト: | フィギュア ダイヤフラム弁,中圧バルブ |
||
|---|---|---|---|

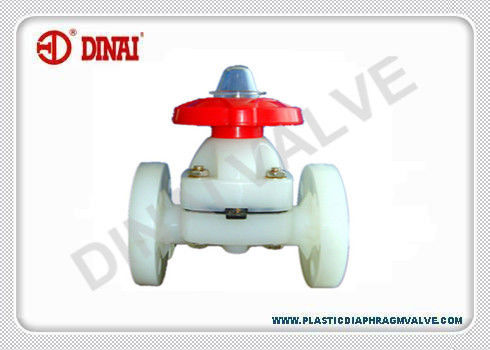

JIS10K のフランジの関係、作動するマニュアルが付いているプラスチック ダイヤフラム弁
PVDF/PTFE のプラスチック ダイヤフラム弁、ダムのタイプ、10"への 1/2」DIN、ANSI#16.5 の JIS10K のフランジの関係、PN10
ダイヤフラム弁はボディ材料およびエラストマー ダイヤフラム材料のさまざま組合せを提供します。 弁の設計は摩耗抵抗力があり、非詰ることです。 の茎に接続されるダイヤフラム時、
圧縮機による弁はバルブ本体の底から、引張られますまたはダムに、液体の道滑らかな、合理化された流れがあります。 普通ほとんどの詰らせる低圧のスラリーは他の弁容易に設計します
ダイヤフラム弁を通って下さい。 弁にトップ記入項目の設計がありま、インライン維持を許可します; それは適しています
水処理から化学摩耗プロセスまで及ぶ適用の絞ることおよびオン/オフ サービスのため。 ダイヤフラム弁は手動で、電気で、または気学的に作動します。
PVDF は多ビニリデン基のフッ化物、それのために短いです持っています優秀な化学安定性、優秀な化学抵抗および優秀な熱安定性を。 それは -62℃から 150℃.Furthermore のそれへの温度の下であります長く作動させることができます
酸、アルカリおよび強い溶媒塩塩酸を除いて、アレーン、ハロゲンのようなすべての媒体に等抵抗できる高い比誘電率の完全な絶縁材の 1 つ。 それはまた特性に油を差す抵抗、耐久性およびよい自己を壊す炎のような利点を楽しみません。
特徴:
• 10"への 1/2 からのサイズ」。
• PVDF ボディ、PP-GF のボンネット
• PTFE のダイヤフラム、EPDM のクッション。
• -30℃からの 140℃への働く温度。
• 働き圧力 PN10 棒。
• ダムのタイプ。
• ANSI、JIS の DIN のフランジの関係
ブランド: DINAI 弁
アプリケーション領域:
• 酸洗いの配管ライン
• 電気めっきの液体運送。
• 薬剤の工場酸および運送。
• 産業石油およびガス。
• 織物工場、革工場酸の配管ライン。
• 採鉱植物、冶金学の植物、肥料の植物の無駄の液体の配管ライン。
• 半導体の水処理の配管ライン。
• 廃水処置の配管ライン
• 食糧産業塩水配管ライン
• 塩素の植物
 |
いいえ。 | 部分名 | QTY | 材料 | |||||||||
| 1 | ナットを置いて下さい | 2 | 鋼鉄 | ||||||||||
| 2 | 茎 | 1 | 鋼鉄 | ||||||||||
| 3 | ガスケット | 1 | PP | ||||||||||
| 4 | Pin | 1 | 鋼鉄 | ||||||||||
| 5 | 圧縮機 | 1 | 鋳鉄/ナイロン | ||||||||||
| 6 | ねじ | 1 | 鋼鉄 | ||||||||||
| 7 | ガスケット | 2 | 鋼鉄 | ||||||||||
| 8 | ダイヤフラム | 1 | PTFE+EPDM | ||||||||||
| 9 | ボディ | 1 |
UPVC CPVC PVDF PP |
||||||||||
| 10 | カバー | 1 | PC | ||||||||||
| 11 | 帽子 | 1 | PP | ||||||||||
| 12 | 手車輪 | 1 | ABS | ||||||||||
| 13 | グリース ニップル | 1 | 銅 | ||||||||||
| 14 | ボンネット | 1 |
UPVC CPVC PVDF PP |
||||||||||
| 15 | ボルトおよびナット | 8 | 鋼鉄 | ||||||||||
| Norminal のサイズ | D1 | D | L | H | T | n | ΦD1 | Weight/kg | |||||
| DN （インチ） | DIN | ANSI | JIS | UPVC | CPVC | PVDF | PP | ||||||
| 15 （1/2」） | 65 | 60 | 70 | 95 | 125 | 125 | 15 | 4 | 14 | 1.0 | 1.0 | 1.2 | 0.8 |
| 20 （3/4"） | 75 | 70 | 75 | 105 | 135 | 130 | 16 | 4 | 14 | 1.3 | 1.3 | 1.6 | 0.9 |
| 25 （1"） | 85 | 80 | 90 | 115 | 145 | 145 | 16 | 4 | 14 | 1.5 | 1.6 | 1.8 | 1.0 |
| 32 （1-1/4」） | 100 | 89 | 100 | 135 | 160 | 170 | 16 | 4 | 18 | 2.0 | 2.1 | 2.4 | 1.3 |
| 40 （1-1/2」） | 110 | 99 | 105 | 145 | 180 | 190 | 18 | 4 | 18 | 2.5 | 2.7 | 3.0 | 1.8 |
| 50 （2"） | 125 | 120 | 120 | 160 | 210 | 215 | 25 | 4 | 18 | 3.2 | 3.4 | 3.9 | 2.5 |
| 65 （2-1/2」） | 145 | 140 | 140 | 180 | 250 | 280 | 25 | 4 | 18 | 6.2 | 6.4 | 7.8 | 5.0 |
| 80 （3"） | 160 | 152 | 150 | 195 | 300 | 300 | 30 | 8 | 18 | 7.5 | 7.8 | 8.9 | 6.1 |
| 100 （4"） | 180 | 190 | 175 | 215 | 350 | 340 | 30 | 8 | 18 | 12.6 | 13.0 | 15.0 | 9.7 |
| 125 （5"） | 210 | 216 | 210 | 245 | 400 | 420 | 30 | 8 | 18 | 17.6 | 18.0 | 21.0 | 13.5 |
| 150 （6"） | 240 | 240 | 240 | 280 | 460 | 480 | 30 | 8 | 23 | 31.0 | 32.0 | 37.0 | 25.0 |
| 200 （8"） | 295 | 298 | 290 | 335 | 570 | 625 | 35 | 8 | 23 | 47.0 | 49.0 | 56.0 | 36.5 |
| 250 （10"） | 350 | 362 | 355 | 395 | 680 | 776 | 35 | 12 | 23 | 60.0 | 63.0 | 96.0 |
50.0 |
