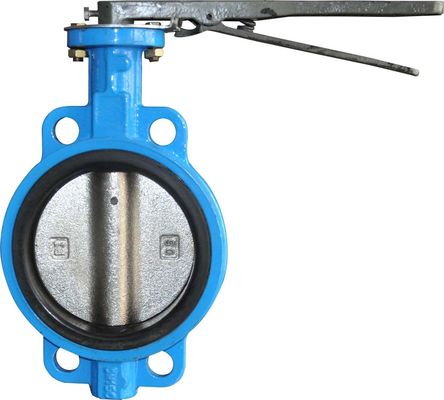

空気アクチュエーター D373H-10K を搭載する金属によってつけられている鋳鉄の蝶弁

空気アクチュエーター D373H-10K を搭載する金属によってつけられている鋳鉄の蝶弁
空気アクチュエーター D373H-10K を搭載する金属によってつけられている鋳鉄の蝶弁 空気アクチュエーター D373H-10K を搭載する金属によってつけられている鋳鉄の蝶弁

大画像 :  空気アクチュエーター D373H-10K を搭載する金属によってつけられている鋳鉄の蝶弁

商品の詳細:
起源の場所: 上海、中国
ブランド名: OEM
証明: WRAS/ ISO 9001
モデル番号: D71X/D371X/D373X
お支払配送条件:
最小注文数量: 1pcs
価格: negotiation
パッケージの詳細: 通常海配達のための合板の箱のスーツによって詰まります
受渡し時間: 35 日以内の 1usually はの後のあなたの支払を受け取りました
支払条件: 一覧で T/T の前進か L/C
供給の能力: 1 ヶ月あたりの 90,000pcs
詳細製品概要
製品名: バタフライバルブ アプリケーション: 下水、水等、
サイズ: DN50 ~DN3000 圧: PN10/16/125lbs/150lbs/JIS 5K/JIS10K
標準: DIN/BS/AWWA/JIS 温度: -20~120 C
ボディ: 鋳鉄の延性がある鉄のステンレス鋼 ディスク/くさび: 延性がある鉄のステンレス鋼 SS304/SS316
ハイライト:

延性がある鉄の蝶弁

,

水バタフライ バルブ

ウエファーの蝶弁、延性がある鉄ボディ ディスク、水のためのエポキシの粉のコーティング


1.短い導入:

蝶弁は 90° へのディスク回転形態 0° によって断ち切るか、または調整するために作動しましたり、適用することができます

 媒体の流れ。



弁は操作レバー、ハンドルの車輪の電気アクチュエーターまたは空気アクチュエーターによって作動させることができます。



飲料水の供給、廃水処置、電力植物、ガス供給のために広く利用された、

暖か空気システム、製錬植物、造船、織物、石油、化学、または他の軽工業。



2.指定

名前

蝶弁

項目

D373H-10K

DN (mm)

DN50~DN3000

圧力(Mpa)

1.0

テスト圧力

(Mpa)

シール テスト

1.1

ボディ テスト

1.5

温度

≤350℃

媒体

水、下水、海水、熱湯等、



3.特徴

つく⊙の金属よいシール

⊙の低い重量

⊙の低流速の抵抗

⊙小さい操作のトルク

取付け、維持すること容易な⊙

⊙のオープン終わり 90° より滑らかに



4.適当な標準

1.  設計一致: API 609

2.  標準の一致をテストして下さい: JIS B2003

3.  フランジの標準の一致を接続して下さい: JIS B2212

4.  さしせまった標準の一致: JIS B2002



5. 部分材料 Spec の項目名前

いいえ

部分名

材料

1

ボディ

SS304

2

ギヤ ボックス

アセンブリ

3

ディスク

SS304

4

SS416

5

シール リング

316+Graphite

6

パッキング

グラファイト



6.  操作:

6.1.  2 本の管のフランジは滑らかなべきです。

6.2.  オリエンテーションの穴最初に修理される管ラインに蝶弁を置いて下さい。



7.  配達:

配達はまたは蝶弁を貯えましたり、乾燥した、涼しい環境で保つべきです時。



8。 注:

8.1.  同じが蝶弁フランジともし管のフランジ。

8.2.  取付けられているの前に弁を、環境蝶弁に対応するべきです点検して下さい

         指定。

8.3.  土なしでディスクを点検する開いた蝶弁の前。

8.4. ディスクは取付けられていたとき止められた場所でなければなりません。

8.5. 管を調節して取付けられているの前に接続して下さい。

8.6. 接続のフランジは平行べきです。

8.7. 取付けられているの後で、圧力試験ディスクは開いた場所べきです。

8.8. 蝶が開くか、または閉まること自然できなければ親切な点検を注意深い打つことができませんでしたりまたは突き固めません喜ばすために

       延長レバーを使用して下さい。

8.9.  維持か操作が、茎を点検しなければならないときレバー、ギヤ ボックスまたはアクチュエーターは正しく持っています

        接続して下さい。 さもなければ茎は管圧力によって押し行います。



9.   機能不全および解決:

機能不全

whys

解決

シールの漏出

1 のシールの屑

2 つのシールはずっと軽い損傷です

①は屑をきれいにします。

ディスクを取り替える②

茎のパッキング漏出

1 つは、詰まって傷つきます

2 のパッキングの経過

①は腺ナットをきつく締めます

②の変更パッキング

フランジの漏出

1 のナット解放

2 のガスケットの経過

1.ナットをきつく締めて下さい

2.   ガスケットを変えて下さい



10.維持

みみずの箱の蓋を開け、1 2 かヶ月あたりのバターを加えて下さい。

漏出が、できるだけ早く維持すれば、シール、パッキングを点検すればフランジ。






指定:

サイズ: DN50 - 3000
温度: -15℃ - 150℃
圧力: 1.0MPa/1.6MPa

材料
ボディの材料:  延性がある鉄(GGG40、GGG50)。 鋳鉄(GG25)、ステンレス鋼


ディスクの材料:  ステンレス鋼。 、延性がある鉄めっきされる、ニッケル延性がある鉄の上塗を施してあるプラスチック、

                              チタニウムの鋼鉄、銅合金等


座席の材料:  エチレン プロピレン ジエンの単量体 (EPDM) のポリテトラフルオルエチレン(PTFE)、

                               ニトリル ゴム(NBR)、クロロプレン、Chlorosulfonated のポリエチレン(Hypalon)、

                                 ケイ素、Fluoroelastomer (VITON)、天然ゴム等。


茎の材料:  ステンレス鋼。 炭素鋼、2Cr13


蝶弁は管のセクションを通って流量を調整するのに普通使用されるタイプの流量調整装置、です。
弁は球弁へ同じような作動中です。 平らな円の版は管の中心で置かれます。
版は弁の外側のアクチュエーターにそれを通して棒を接続しました備えています。 アクチュエーターを回すことは回ります
流れに平行か垂直をめっきして下さい。 球弁とは違って、版は流れの内で常にあります、
従って弁の位置にもかかわらず流れの圧力降下は常に引き起こされます。


ウエファーのゴムによってつけられている蝶弁

DN
(mm)

PN
(MPa)

関係次元(mm)

L

D

D1

Zφd

40

1.0/1.6

43

145

110

4-18

50

43

165

125

4-18

65

46

185

145

4-18

80

46

200

160

4-18/8-18

100

52

220

180

8-18

125

56

250

210

8-18

150

56

285

240

8-22

200

60

340

295

8-22/12-22

250

68

395/405

350/355

12-22

300

78

445/460

400/410

12-22

350

1.0

78

505

460

16-22

400

102

565

515

16-26

450

114

615

565

20-26

500

127

670

620

20-26

600

154

780

725

20-30

700

165

895

840

24-30

800

190

1015

950

24-33

900

203

1115

1050

28-33

1000

216

1230

1160

28-39

1200

254

1455

1380

32-39

1200

0.6/0.25

254

1400/1375

1340/1320

32-34/32-30

1400

279

1620/1575

1560/1620

36-34/36-30

1600

318

1820/1785

1760/1730

40-34/40-30

1800

356

2045/1985

1970/1930

44-41/44-30

2000 年

406

2265/2185

2180/2130

48-48/48-30


空気アクチュエーター D373H-10K を搭載する金属によってつけられている鋳鉄の蝶弁 0
